硬質合金拉絲模是生產金屬絲材的重要工具之一,它的質量?jī)?yōu)劣將直接影響著金屬絲材的產量和質量。影響拉絲模的使用壽命的因素很多,如拉絲模本身的材質質量問題、拉絲模的幾何形狀、生產金屬絲的減面率、潤滑劑的潤滑效果、拉絲模加工質量以及拉絲模在使用過程的冷卻方式等。由于目前高速拉絲機的廣泛使用,設計適應高速拉絲機用的高速拉絲模和延長拉絲模的使用壽命的研究工作國內外一直在進行,諸如對模芯材料的改進和孔型理論的研究等等。高速拉絲,因?yàn)樗俣鹊奶岣?可帶來一系列的問題,如發熱的增大,拉絲模磨損的加劇使拉絲模壽命降低等,下面僅將從拉絲模的功和力計算分析拉絲模的幾何參數與磨損的關系,確定最佳的拉絲模幾何參數以利減少磨損,延長拉絲模的使用壽命。

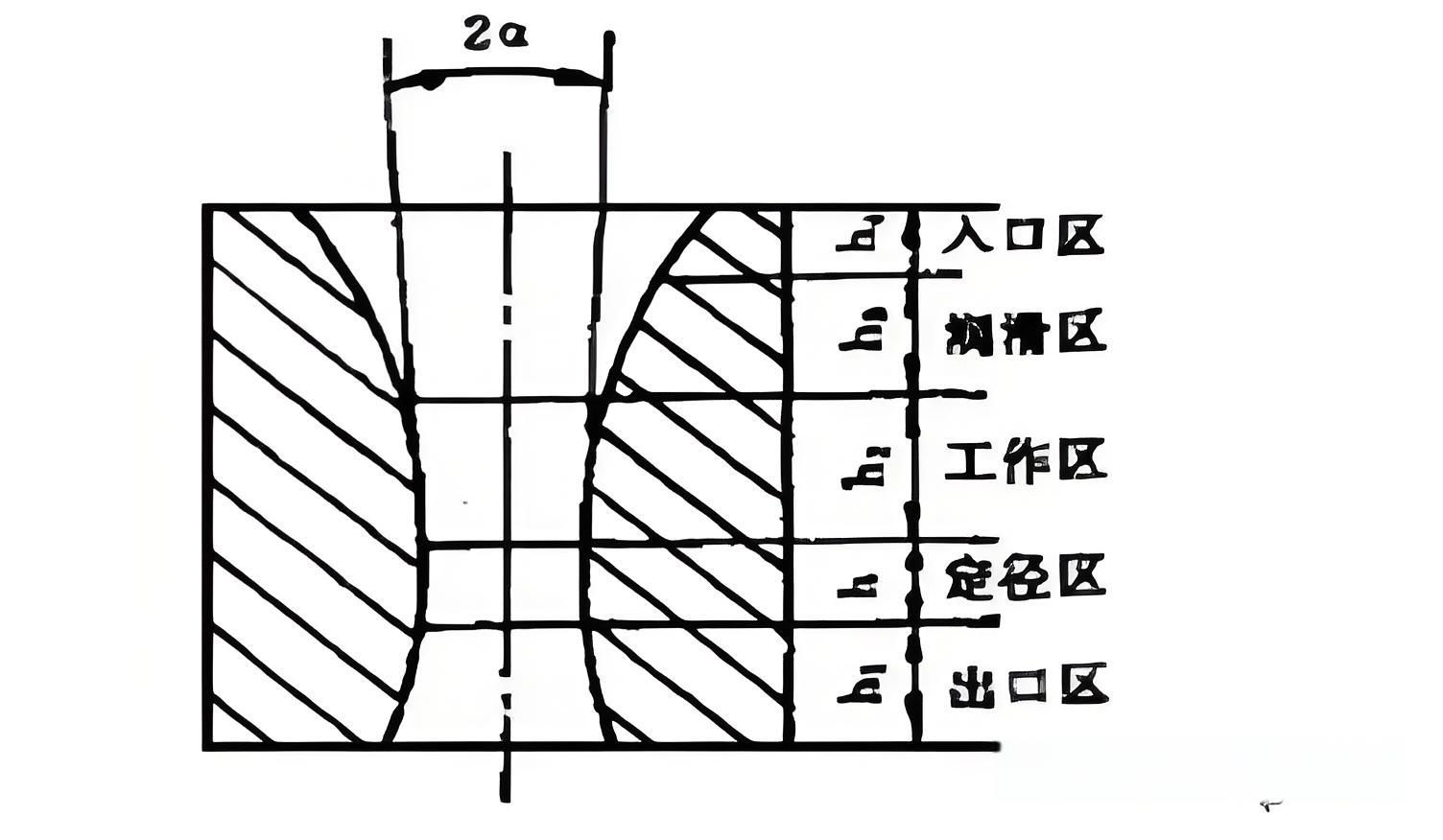

傳統的拉絲模設計理論其內孔分為入口區、潤滑錐區、工作錐區、定徑區和出口區,如圖所示。其中工作錐角和工作錐及直筒部的表面光滑程度對引拔力、變形力及引拔發熱有很大影響。可按下式計算變形功:


拉絲模的幾何形狀



A—總變形功
A0有效變形功
Ar摩擦功(外部損耗)
As剪切功(內部損耗)
V—變形物體的體積
Kfm引拔前后抗拉強度的算術平均值
f1引拔前材料截面積
F2引拔后材料截面積
μ—摩擦系數
α—拉絲模工作錐半角


從式可知,摩擦功與摩擦系數Λ成正比,與工作錐角Α成反比;內部損耗剪切功則與Α角成指數關系,故Α角變小,則摩擦功增加,尤其在10以下時,摩擦功急劇增加,但內部損耗減少。反之,Α角增大,則摩擦功減少,內部損耗增加。在實際工作中,當有效變形功一定時,為獲得最小變形功,應降低摩擦功與剪斷功。摩擦功大,拉絲過程中摩擦力大,拉絲模磨損增加;另外,摩擦熱也增加,拉絲過程中拉絲溫度上升,拉絲加工硬化增加,這些都會導致拉絲模的使用壽命降低。

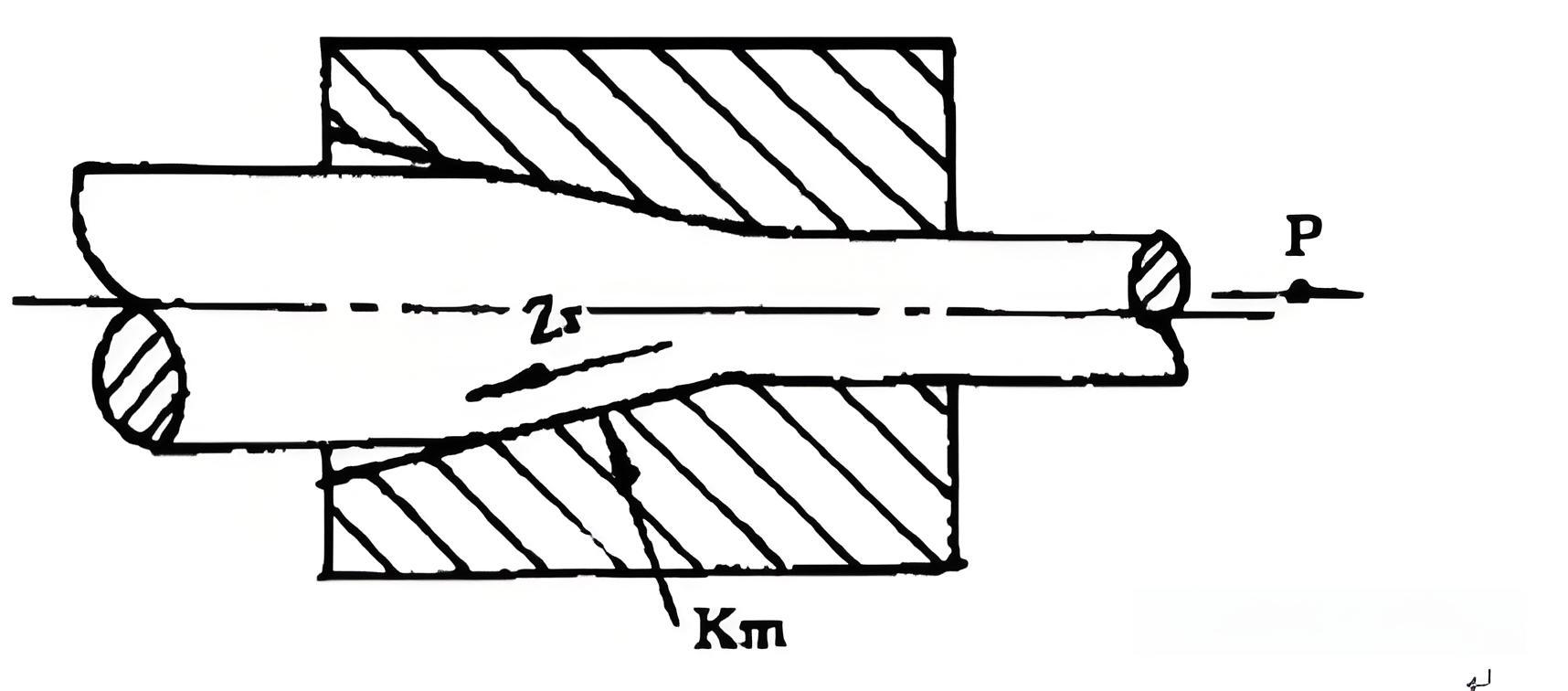

拉絲模工作錐作為模具孔形中非常重要的一個組成部分,定拉絲模錐角。人們一般從獲得最小拉拔力的觀點出發確定拉絲模錐角。圖為拉絲模拉絲的受力狀況:



在拉絲過程中,當金屬絲材向P向運動,受到的力有:??着c變形金屬材料接觸面上的法向力Km(與接觸面垂直)成為變形金屬的主要作用力,同時模壁也受到了該力的反作用力和拉絲模對金屬絲的外摩擦力Zr作用。
P—拉絲機對金屬絲的軸向拉拔力
Km—拉絲模壁對金屬絲的壓力(模孔壁表面所受正壓力)
Zr—拉絲模壁對金屬絲的外摩擦力
Zn—純變形力
Zs—剪斷力(是由于實際拉絲中,材料流在拉絲模進口處被向內曲折,因受到這種多余的曲折變形而產生的力。
金屬絲拉拔力P=純變形力+摩擦力+剪斷力=Zn+Zr+Zs
Zn = Km(f1-f2)=Km F
(f1 = πd12/4, f2=πd22/4,F= f1-f2)
Zr = μKm Q
Q = F/sinα≈F/αα很小時)
Zs = 0.77αf2 Km
Km = Kfm /(1+ )
Kfm = (σδ1δ2 )
(σδ1拉伸前線材的抗拉強度kg/㎜2 , σδ2拉伸后線材的抗拉強度kg/㎜2 )




其中γ=(d12-d22)/ d12×100% = (f12-f22)/ f12×100%是拉絲模的減面率


當α一定時,隨γ增加,Km下降。由于工作區是一個錐形,在入口處,減面率小,Km大,金屬絲對模壁的壓力大,??妆谑艿降哪Σ磷饔么?,引起碳化物顆粒逐步剝落,從而導致模孔壁產生環溝槽磨損;在出口處,減面率大,Km最小,??妆谑艿降哪Σ磷饔靡沧钚?從上分析也可知,拉絲模的工作錐受的作用力是隨錐半徑的減小而減少的。當γ一定時,隨α增加Km增加。減面率γ的變化對拉絲模正壓力Km的影響比工作錐半角α的變化對正壓力Km的影響更大,在可拉拔范圍內,減面率為5%以下時,隨α角增大,拉絲模的正壓力Km值增高較大;而減面率在20%以上時,α角的增大對正壓力Km影響不顯著,故在可拉拔的范圍內,提高減面率γ遠比減小工作錐半角α實現降低拉絲模正壓力要有效得多。也可以說,為降低模具磨損,盡可能采用大的減面率是一個有效辦法。

正壓力Km可分解為徑向力Kmr和切向力Kmτ。



拉絲模承受的Kmr過大,是導致拉絲模爆裂的主要原因。從公式知,當減面率γ增大,則γ/(1-γ)增大,Kmr減少,為了減小徑向正壓力,可以取大的減面率Χ,有利于降低拉絲模所受的徑向正壓力,減少拉絲模爆裂的發生。

我們可以繪制α與Kmr的關系曲線,研究α與Kmr的關系,取γ=30,μ=0.1。可知,當α<6°;時,工作錐半角α增大,Kmr增加,徑向正壓力Kmr增加;當6°≤α<16°時,工作錐半角α下降;當α≥16°時,工作錐半角α增大,徑向正壓力Kmr增加;在拉絲過程中,為防止模具因徑向擠壓力過大造成爆裂,應使α在6°~16°范圍較好。

Kfm是拉拔前后抗拉強度的算術平均值,拉拔后的抗拉強度σs2是一個受許多因素影響的值,如拉制時的速度,拉制的溫度,拉制的潤滑情況,拉絲模本身的減面率γ等。拉制時的速度高,則拉制時發熱大;如果潤滑情況不好,拉制時溫度也高。拉制時,溫度高, 材料加工硬化, σs2提高,Kfm提高,Zr提高,則降低拉絲模的使用壽命。

在實際拉絲中,拉拔絲材在拉絲進口處被向內曲折,由于受這類多余的曲折變形,又使拉拔力增加,稱為剪斷力Zs,目前,剪斷力Zs一般采用經驗公式,威頓(Whitton)等得到的實驗公式被廣泛采用。圖中是剪斷力Zs與α和γ的關系。從圖中可知,當γ一定時,α增加,剪斷力增加,α減小時,剪斷力減少。當α一定時,γ增加, 剪斷力減?。?/span>γ減小,剪斷力增加。

拉絲模除了因制模工藝不當,違反拉絲工藝(過拉)造成磨芯開裂外,磨損是其主要失效形式。磨芯受到金屬絲的磨損后,一方面造成硬質合金材料消耗,另一方面,磨損后產生的硬質合金微粒被金屬絲帶入模孔工作區和定徑帶,起到研磨劑的作用,加速??灼渌课坏哪p,同時阻礙潤滑劑的帶入,破壞潤滑膜的完整性,影響拉制后制品的表面質量。

因 此:

為提高硬質合金拉絲模使用壽命和所拉絲材的質量,可以從下面著手:

①、在可拉伸的情況下,盡量采用大減面率γ,可以減少?gòu)较蛘龎毫m r和減少剪斷力的內部損耗功As。

②、在減面率γ和摩擦系數μ一定后,拉絲模的最小工作錐半角α則一定,這是一個使拉絲力最小的理想錐半角α′。在此錐半角α′下工作,摩擦力Zr和外部損耗功Ar,剪斷力Zs和內部損耗功As將最小,拉絲模的使用壽命將最佳。

③、在6。~16。范圍,隨α的增加,拉絲模所受的徑向擠壓力越小。

表1 不同減面率和摩擦系數與拉絲模最小工作錐半角

減面率

摩  擦  系  數

%

0.02

0.04

0.06

0.08

0.10

0.12

0.14

0.16

10

3°0

4°13

5°8

5°55

6°36

7°11

7°41

8°17

11

3°10

4°25

5°24

6°12

6°54

7°35

8°10

8°45

12

3°16

4°19

5°38

6°29

7°15

7°56

8°24

9°9

13

3°27

4°50

5°51

6°47

7°35

8°17

8°55

9°30

14

3°33

5°0

6°5

7°4

7°53

8°38

9°16

8°51

15

3°44

5°10

6°11

7°18

8°10

8°55

9°37

10°21

16

3°51

5°20

6°33

7°35

8°27

9°13

9°54

10°36

17

3°58

5°30

6°47

7°49

8°41

9°33

10°15

11°0

18

4°5

5°45

7°0

8°3

8°59

9°51

10°36

11°22

19

4°11

5°55

7°14

8°17

9°13

10°8

10°54

11°40

20

4°18

6°5

7°29

8°31

9°30

10°25

11°11

11°57

21

4°25

6°15

7°39

8°45

9°47

10°40

11°29

12°14

22

4°32

6°23

7°49

8°59

10°1

10°54

11°16

12°16

23

4°33

6°33

8°0

9°13

10°15

11°8

12°4

12°57

24

4°46

6°43

8°10

9°26

10°29

11°22

12°22

13°13

25

4°53

6°54

8°20

9°40

10°43

11°39

12°39

13°32

26

5°0

7°1

8°31

9°54

10°58

11°57

12°57

13°50

27

5°7

7°11

8°41

10°5

11°8

12°15

13°11

14°4

28

5°14

7°21

8°52

10°15

11°12

12°29

13°29

14°22
